El proyecto fotovoltaico Old Hill Farm, desarrollado por Woodfield Renewable Partners en Jefferson Valley (Nueva York), demuestra cómo la selección temprana del sistema de cimentación puede reducir costes civiles y plazos en terrenos con pendientes pronunciadas. La instalación de 6,1 MW utilizó tornillos de anclaje al suelo para evitar grandes movimientos de tierra, según informa Renewable Energy World.
El reto: terreno irregular y costes de obra civil
El emplazamiento presentaba un relieve irregular con pendientes pronunciadas, lo que descartaba las soluciones convencionales de hincado de pilotes. Nivelar el terreno hasta alcanzar las tolerancias requeridas por un sistema estándar habría disparado los costes de obra civil y podría haber desencadenado revisiones medioambientales adicionales.

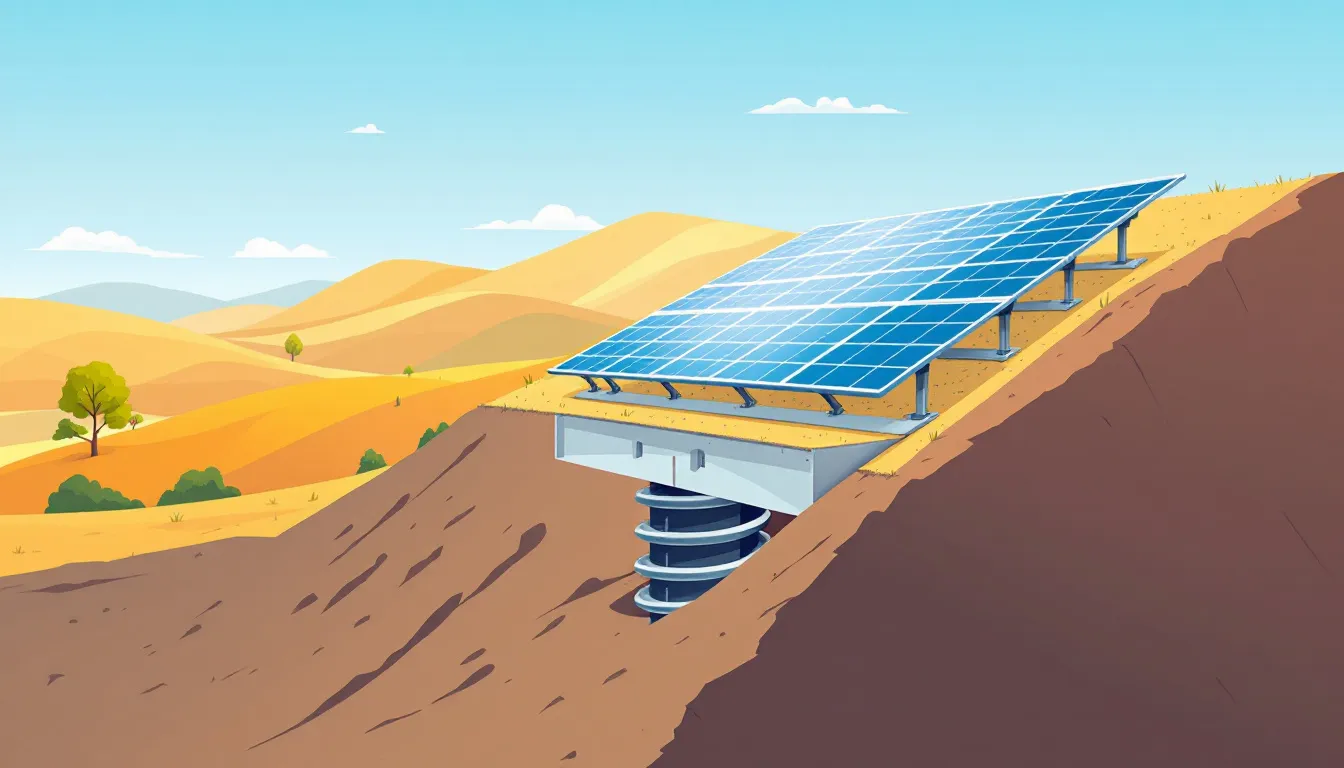

La empresa optó por el sistema de montaje fijo Long Span Ground Screw de DCE Solar, diseñado para adaptarse al terreno natural sin necesidad de nivelaciones costosas. El sistema cuenta con mesas estructuralmente independientes que distribuyen la carga de forma autónoma en lugar de requerir una base continua nivelada, una característica clave que hizo viable el proyecto sin grandes movimientos de tierra.
Solución técnica: 2.620 tornillos de acero G115
DCE Services instaló 2.620 tornillos de anclaje de 2.100 mm de longitud fabricados en acero G115, logrando las profundidades de empotramiento establecidas por el informe geotécnico en condiciones de suelo variables. El diseño estructural se analizó conforme a ASCE 7-16, con una velocidad de diseño de viento de 105 mph (169 km/h) y una carga de nieve en suelo de 30 psf (147 kg/m²), valores coherentes con los requisitos de carga en el noreste de Estados Unidos para proyectos solares sobre suelo.
Antes de comenzar la instalación mecánica, se ejecutó una campaña de preperforación en todo el emplazamiento. Esta fase, a menudo considerada opcional en terrenos simples, resultó esencial aquí. Caracterizar la resistencia del subsuelo antes de hincar un solo tornillo proporcionó datos reales de suelo al equipo de instalación, en lugar de trabajar sobre suposiciones. Ese enfoque produjo un empotramiento consistente en un perfil de terreno irregular.
Resultado: 6,1 MW instalados sin grandes obras civiles
Los 11.414 módulos Canadian Solar se instalaron con una inclinación fija de 15° y una altura mínima sobre el suelo de 30 pulgadas (76 cm) en todo el conjunto. El ángulo de inclinación, la altura libre y la geometría de cimentación de largo alcance se coordinaron en el paquete de ingeniería para mantener un espaciado uniforme entre filas y cumplir los requisitos de rendimiento de carga en las condiciones de viento y nieve analizadas.
El proyecto se completó con una potencia de 6.106.490 WDC en un emplazamiento donde un sistema de pilotes convencional habría requerido una obra civil materialmente distinta. Limitar los movimientos de tierra redujo costes y mantuvo intacto el calendario de ejecución, una estrategia cada vez más relevante para proyectos fotovoltaicos en terrenos complejos.
Lecciones para el desarrollo fotovoltaico
Tyler Bonini, director de Woodfield Renewable Partners, resumió la experiencia: «Su diseño robusto, junto con su capacidad de cubrir áreas extensas con componentes estructurales mínimos, lo convirtió en la solución perfecta. El sistema es versátil, duradero y rentable».
Las conclusiones del proyecto Old Hill Farm son claras: en emplazamientos con pendiente visible, la selección de la cimentación es tanto una decisión sobre costes civiles como sobre estructura. Los sistemas de tornillos de anclaje con capacidad de largo alcance reducen el número total de cimentaciones y la intervención civil necesaria para soportarlas. Y el estudio geotécnico no es opcional: la estrategia de preperforación que produjo un empotramiento consistente solo funcionó porque las condiciones del subsuelo se documentaron primero, una lección aplicable tanto en el mercado estadounidense como en el desarrollo fotovoltaico europeo.
